數控立臥回轉工作臺是各類數控，銑床和加工中心的重要附件?？煞謩e以立式和水平式兩種方式安裝與主機工作臺。工作時，利用主機的控制系統和各種必須的分度回轉運動。
工作臺上除了可安裝裝板、盤或其他形狀較復雜的被加工零部件外，也可以利用主軸內大直徑，對長軸類零部件進行加工，實現等分，不等分的連續的孔槽、曲面的加工

---

產品參數
產品型號：SKR-160B
工作臺直徑：Φ160
工作臺垂直時中心高：125mm
工作臺總高度：155mm
中心定位孔直徑：Φ40H6mm
定位鍵寬度：16mm
工作臺T型槽寬度：6-10mm
渦輪副傳動比：1:60
總傳動比：1:90
工作臺最高轉速：16.6r/min
設定最小分度單位：0.001°

---

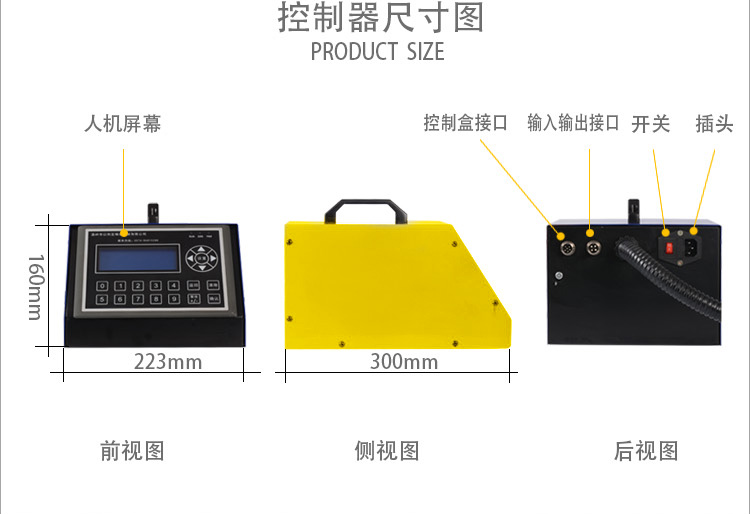

控制器數控分度轉臺操作說明

一、開機后進入主界面，有四個子目錄：1、等分分割 1、自由分割 3、銑槽  4、設置

二、等分加工時按“1”鍵可設置任意等分（限小數點以下兩位除的盡者，若除不盡會有極小的累積誤差，一圈會差0.001度），按歸零鍵可將現在位置歸零，按一下微動開關即進行一等分的角度運動。

三、自由加工時按“2”鍵進入自由角度設置，可設置40個小數點以下兩位的任意角度；由自由分割界面內的“3”設置選項來設置40個角度。設置完后返回自由分割界面，按一下微動開關即可進行一個自由角度運動。

四、主界面“4、設置”內可設置電機的運轉速度，可設置1--99%，百分比越高，電機轉速越快，最快可達1000轉每分鐘，轉盤12轉每分鐘。

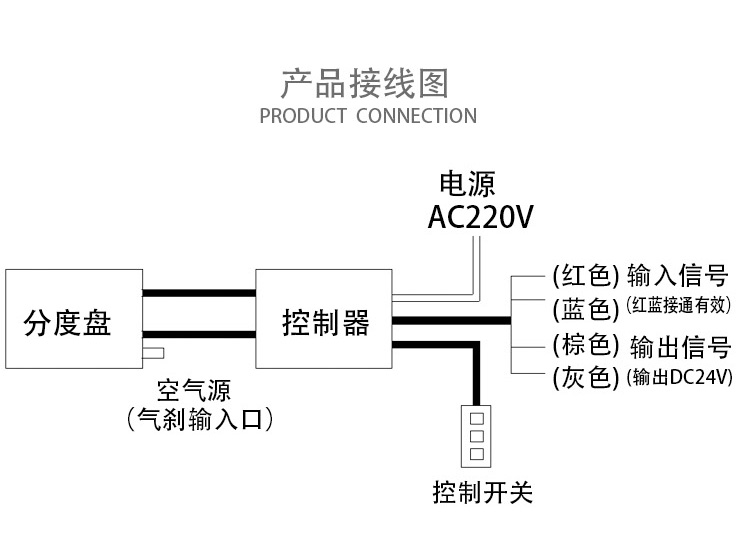

五、控制箱外部各有一個輸入和輸出的端口，可和自動生產機械進行單動的聯系動作。

PS:單向AC220V和雙向AC22V皆插頭-插既可使用。

---

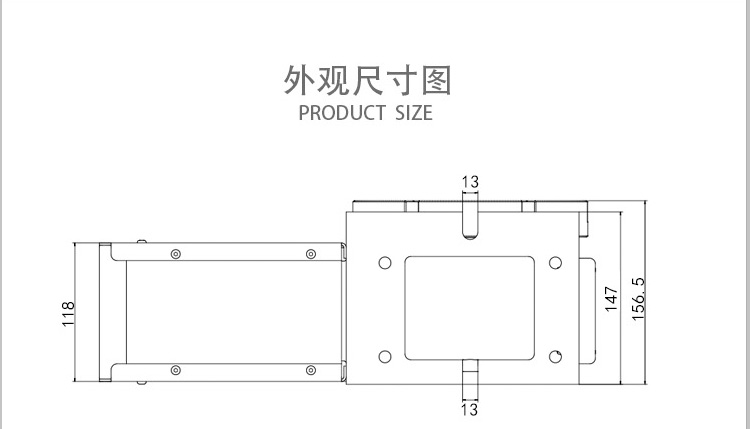

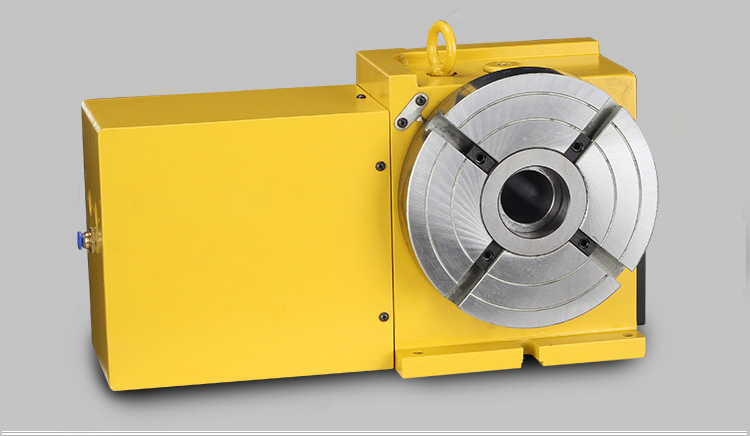

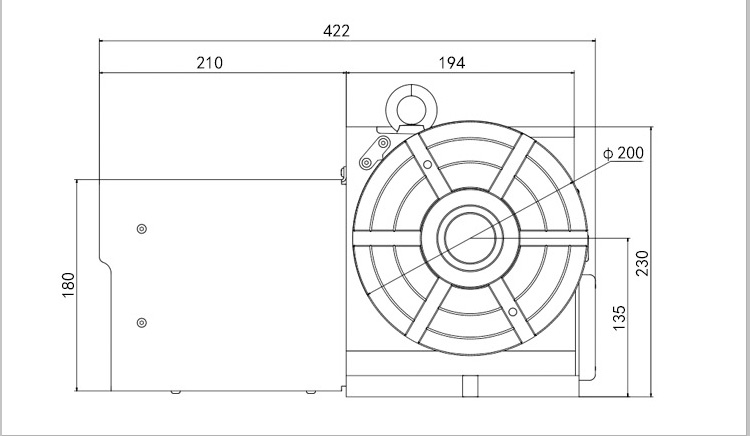

產品展示圖
