M4機床使用相機對刃磨刀具進行檢測，利用專設的分劃板，可對刀具的長度、角度及（R0.05-R2.5）的任意圓弧半徑進行在線檢測。
M4機床是以高清倍率相機為投影儀在線檢測設備，投影以其光學放大清晰度高、像質好、無畸變、使檢測得到大幅度提升，使其檢測及分辨率真可達0.001mm。
該機床磨削材料：PCD刀片、合金刀片、CBN刀片、氮化硼。用戶若要磨削其他材料，需要自備并更換相適應的砂輪。

---

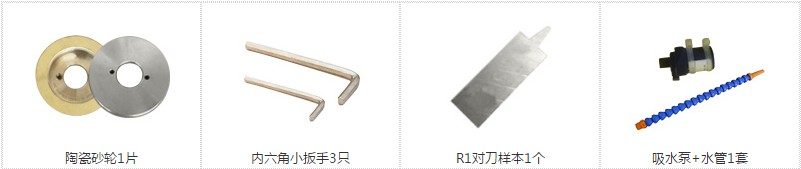

M4車刀研磨機標配配件

---

產品參數
產品型號：MR-M4
刀高范圍：5-30mm
刀尖圓?。篟0.05~R2.4mm
刀具前后角： 0°-25°
刀  尖  角：35°≤a≤180°
電    源：380V/550W
砂輪轉速：7600rpm
標配砂輪：陶瓷砂輪
機器尺寸：560*600*800mm
重    量：150kg

---

產品結構圖 1.升降手輪  2.定位圓  3.相機組合  4.升降座  5.升降扭輪  6.切削液開關   7.電機開關  8.顯示器  9.推手 10.半徑進給手輪  11.縱向進給手輪  12.限位塊  13.滑座  14.工作臺  15.進給拖板  16.旋轉座  17.旋轉限位組合 18.半徑縱向手輪  19.刀架鎖緊手柄  20.主軸鎖緊手柄  21.噴水頭  22.立柱  23.砂輪  24.刀架

---

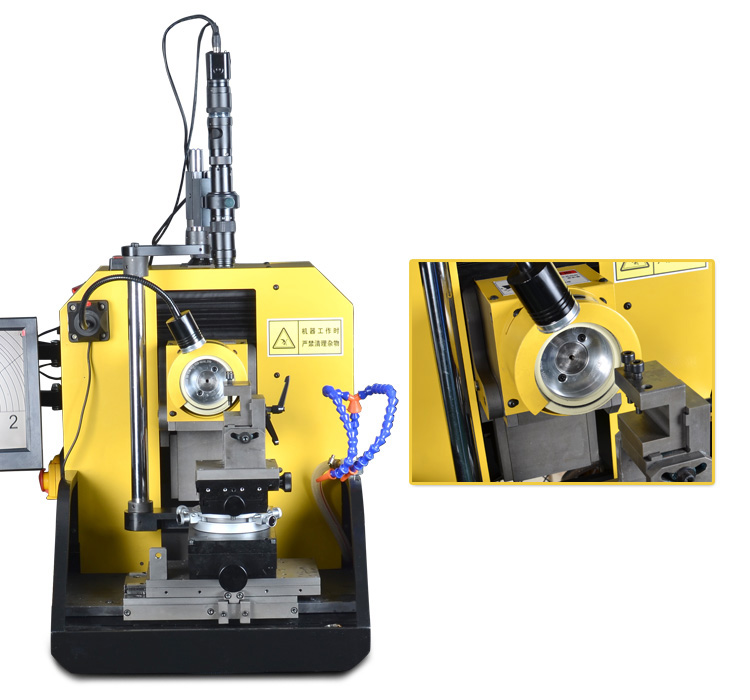

產品展示圖
